EPS泡沫包装材料再生的形态分析

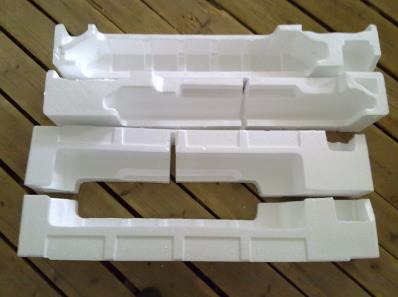

1、形态分析

按照我们设计泡沫包装的方法,是采用常温胶结的方式模制成型,所以我们讨论一下物料的形态。物料被破碎成为5- 10mm左右的颗粒料,其外形是凸凹不平的不规则形状,这可使胶结表面面积大大增加,有利于胶结强度的提高。但另一方面,由于不规则的外形形状,使颗粒料之间的间隙变大,这些间隙需要由其他组份的物料来填满,实际的胶结材料和间隙填充材料如下讨论：

胶结和方案间隙填充

前已叙及, EPS泡沫包装的密度很小,同时,它在溶剂或者一定的温度作用下,会发生急剧的收缩现象,故胶结材料不能选择溶剂型的,甚至不能添加对EPS有任何溶解作用的助剂。比如某些胶结剂的稀释剂。而间隙填充材料除了上述要求外,由于其主要作用是填充间隙,且其用量也相对较大,故还应该符合下述基本要求:

(1)有一定的强度,原则上应该不小于EPS本身的强度。

(2)成本比较低,否则,就失去了泡沫包装再生的意义。

(3)比重要尽量小,以便能够保持EPS的小密度优点。

(4)与胶结材料或EPS的相溶性比较好。

2、实验配方

经过实验筛选,现给出预制充填胶结料的配方，包含：EP6101 （15）DOP（1. 5）乙二胺0.9NaCl5三乙醇胺0.5无机凝胶填料100聚醋酸乙烯52. 5。将上述原料加入容器中,在常温下充分混合搅拌后备用。

3、物理机械性能

预制充填胶结料和EPS的比例不同,则其Z终产品的密度就不同,其物理机械性能也不同。随着密度的增加,泡沫包装材料的抗压强度和导热系数呈增加的趋势,实际值将界于预制充填胶结料和EPS之间,可根据实际用途选择合适的比例。如果单纯为了保温作用,应选用比较小的密度,以减小其导热系数;如果需要一定的强度,比如用于包装减震产品,则应选用比较大的密度。用物理方法对废旧EPS泡沫包装材料进行回收再生,由于不需溶剂,不需加热,同时也可省去原材料的清洗、分拣、分离工序,故方法简单,节能,无环境污染,可以用作包装材料、保温材料、建筑材料以及其他一些填充材料。如果采用的胶结材料具有阻燃性,则其再生复合材料也会具有阻燃性。
